Aufdachdämmng

Konstruktionsvorschläge

mit Stopfhanf ST 50
alternativ: bei Flachdach <25° mit Schütthanf FS 60

Vorausgesetzt wird eine innenseitige Sichtschalung auf den Sparren, sodass diese - die Sparren - innen sichtbar bleiben. Hier wird eine Luftdichtungsbahn verlegt.

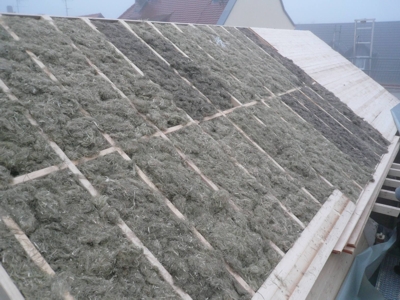

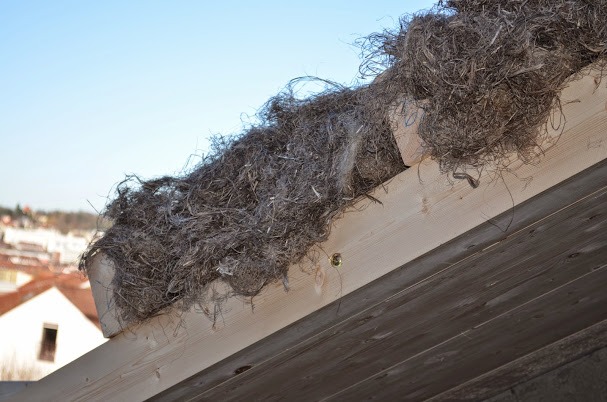

Nun wird eine Hilfskonstruktion aus kreuzverlegten Kanthölzer / Leisten vorbereitet. In den entstehenden Hohlraum wird Stopfhanf ST geklemmt. Mit einer Unterdachplatte wird der Dämmbereich winddicht geschlossen. Abschließend wird auf einer Konterlattung das Ziegeldach gelegt.

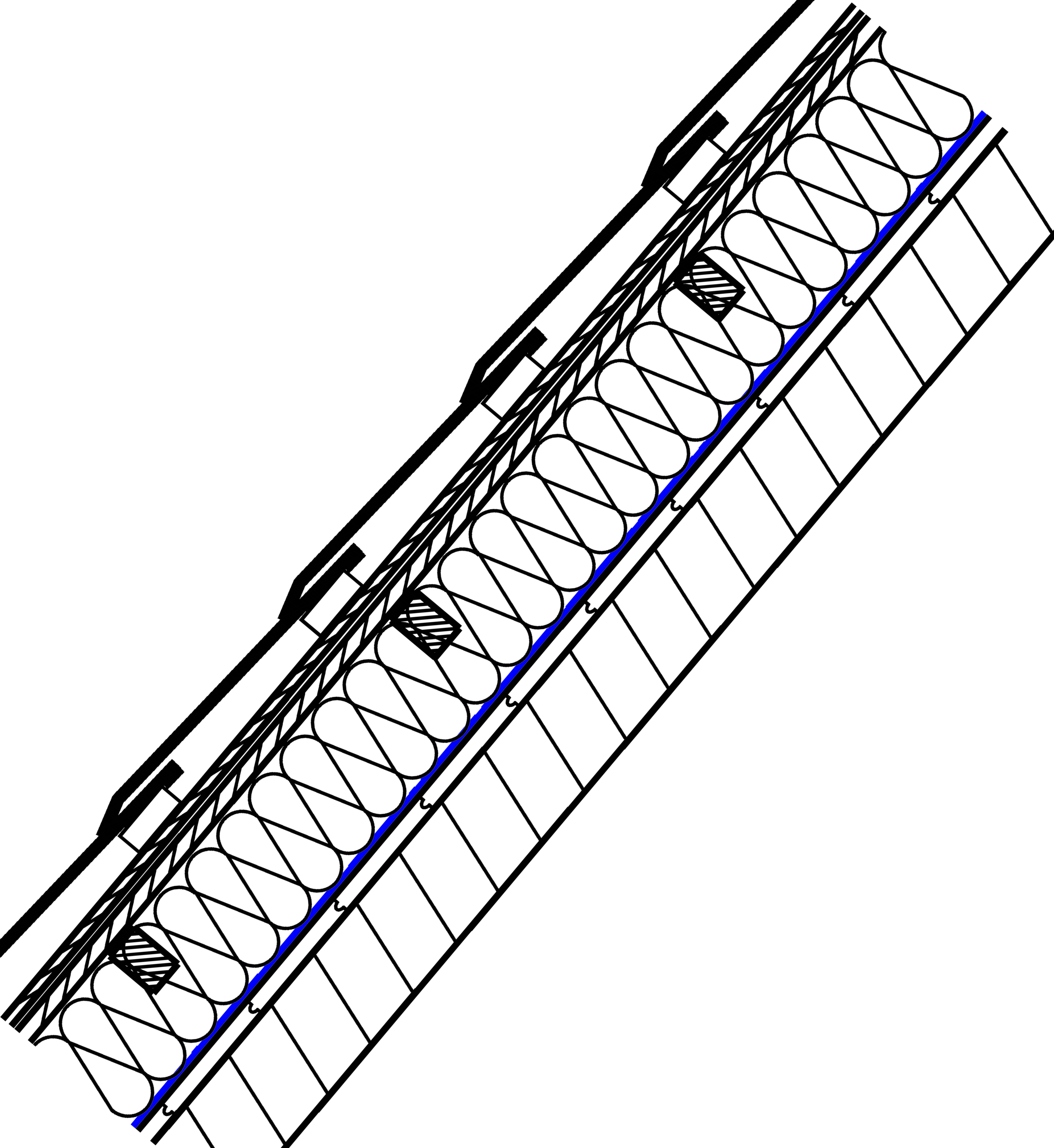

Konstruktionsvorschlag 1


oder alternativ:

Konstruktionsvorschlag 2

Im Altbau mit erhaltenswertem Innenputz ist das Luftdichtung-Verbundsystem für Ausbesserungen zu nutzen.

Konstruktionsvorschlag Denkmal

Feuchtebilanz
{

Aktiva

  • Kondenswasser aus Porenluftfeuchte: Baustoffe mit Porenluft sind nicht verarbeitet..
  • Wasserzurückhaltung (zB Salze): Ist für alle Baustoffe dieses Aufbaus unwahrscheinlich.
  • Materialfeuchte: Durch Nebelkondensation, Regenböen oder Flugschnee kann die Unterdachplatte aussenseitig nass werden. Eine fachgerechte Verlegung der Unterdachplatte schützt die darunterliegende Baustoffe.
  • Materialfeuchte: Unter Umständen kann es zum Feuchteeintrag innen in die Sichtholzschalung kommen, die durch Ficksche Diffusion in den Baukörper dringt. Unter Berücksichtigung der Herstellerbedingung sdinnen > 4 * sdaussen ist eine kritische Materialfeuchte der Stopfhanf-Dämmwolle ausgeschlossen.

Passiva

  • Baufeuchte: Nur über den HL-Lehmkleister zwischen dem Kraft-Papier wird Baufeuchte eingetragen.
  • Import: Auf luftdichte Anschlüsse der Innenseite des Dachaufbaus zu den Giebeln und sonstigen Nachbarbeiteilen ist zu achten.
  • Import: Wetterabhängig kann durch Regenböen, Flugschnee oder Nebelkondensation Nässe eindringen.
  • Export: Eine Trocknung eventuell durch Regenböen, Flugschnee oder Nebelkondensation eingebrachte Feuchtigkeit wird durch Wind beschleunigt. Eine Verdunstung durch Sonneneinstrahlung ist ermöglicht, da keine Kunststofffolie dieses behindert.
  • Insbesondere nasse Standorte im Wald oder an der Küste bedürfen einer hygrothermischen Simmulation oder der fachlichen Beurteilung vor Ort.
  • Ficksche Diffusion: Mit sdinnen = 1,18 m und sdaussen = 0,11 m ist der Diffusionsdurchgang von Innen nach Aussen ohne kritische Materialfeuchte der Stopfhanf-Dämmwolle gesichert (Erfüllung der Herstellerbedingung).
  • Taupunkt: Feuchtigkeit, die aus dem Innenraum in das Bauteil diffundiert, wird nicht an einem "Glasertaupunkt" kondensieren. Vielmehr führt Feuchtigkeit aus überhöhter Innenraumluftfeuchtigkeit (zB. in Feuchträumen) zu höheren Materialfeuchten der innenseitig oberflächennahen Schichten, wobei ein Trocknen dieser durch die Benutzung gewährleistet sein muss.

}

Ausschreibungsbeispiel für die Aufdachdämmung


Bauvoraussetzung:
  - Sichtschalung wurde sachgerecht auf den Dachsparren montiert.

001 .......... m²

    - Kraft-Papier oder gleichwertiges liefern und
      überlappend verlegen, incl. Befestigungsmittel.
    - HL-Lehmkleister liefern und Überlappungen damit verleimen;
    - Hanfvlies-Tapete und HL-Lehmkleister liefern; Verbindungen und
      Anschlüsse angrenzender Bauteile duftdicht anleimen.
    - Lange der Sparren auf dem Kraft-Papier markieren.


002 .......... lfm
    (Menge in lfm = Fläche in m² / Abstand in m)

    - Leisten, Nadelholz, liefern und durch die Sichtschalung
      auf den Sparren belastbar montieren, incl. Befestigungsmittel

      Güteklasse    ..........
      Abmessung     .......... / .......... cm
      Abstand       .......... cm (Sparrenabstand)


003 .......... lfm
    (Menge in lfm = Fläche in m² / Abstand in m)

    - Leisten, Nadelholz, liefern und eine Kreuzlattung
      in Höhe der Dämmstärke Pos. 004 aufsetzten
      letzte Leiste im Abstand gemäß Angaben des
      Herstellers der Unterdachplatten,
      belastbar montieren, incl. Befestigungsmittel


      Güteklasse    ..........
      Abmessung     .......... / .......... cm
      Abstand       .......... cm


004 .......... m²

    - Stopfhanf ST 50 liefern und fugenfrei in setzungssicherer
      Verdichtung zwischen die Leistenkonstruktion füllen,
      Nachweis der Verdichtung nach Hersteller-Verarbeitungsrichtlinien
      (Angabe der eingesetzte Menge gemäß Beipackzettel oder Lieferschein)

      Dämmstärke     .......... mm
      Verdichtung   50 kg/m³


005 .......... m²

    - Unterdachplatten liefern und biegesteif verlegen.

      Plattenstärke .......... mm

006 ..........
    [Weiter mit Konterlattung und Dacheindeckung]

Erfahrungswerte für Handwerksbetriebe

Bei Dämmstärken 16 cm kalkulieren Sie bitte 7 - 8 min/qm.

  • öffnen der Ballen und Verpackungsmaterial entfernen
  • Hanf-Dämmwolle mit beiden Händen zwischen die Kreuzlattung klemmen
  • Ecken, Randbereiche und Anschlussbereiche mit besonderer Sorgfalt
  • optische Kontrolle der Füllmenge
