Datenblatt: LLS 200

Schallschüttung LLS 200

Schall- und Trittschalldämmung, hochbelastbar und formstabil

Geschossdecke
Fußboden gegen Bodenplatte
Fußboden gegen Erdreich
Kellerdecke (Feuchtebilanz)
Fußbodenheizung - Trockenestrich
Fußbodenheizung - Nassestrich
Balkendecke
unter Fliesen
offene Dachbodendämmung
Einbaurichtlinien

Schalldämmung + Trittschalldämmung + Wärmedämmung

  • unter Zementestrich
  • unter Fließestrich
  • unter Trockenestrich
  • unter Verlegeplatten
  • unter Holzfußboden
  • unter Dielen

Schall entkoppelnd und Last abtragend

  1. Als Hohlraumschüttung kombiniert sie Wärmedämmung und Schalldämmung zwischen Deckenbalken in Geschossdecken und zum Dachboden.
  2. Last abtragend in der Zwischengeschossdecke wird eine akustische Entkopplung höchster Ansprüche erzielt.
  • LLS 200 schütten, mit Harke verteilen, max. 7 cm
  • mit LLS-Schwinger 1 und 2 vorverdichten und glätten; Randbereich besonders!
  • gesteigert sorgfältig in den Ecken
  • Lagerhölzer mit 5% Überhöhung nivellieren und arretieren
  • LLS 200 schütten, mit Harke verteilen, max 7 cm
  • mit LLS-Schwinger 1 und 2 vorverdichten und glätten; Randbereich besonders!
  • gesteigert sorgfältig in den Ecken
  • auf Lagerhölzern abziehen - fertig

Achtung: Ränder und Ecken besonders vorverdichten!

Für die Ränder und Ecken ist der LLS-Schwinger "2" zu nutzen.
Wandumlaufend!

Vorverdichtung / Schlussverdichtung

Das Vorverdichten durch die LLS-Schwinger dient der Homogenisierung und dem Entfernen von Lufteinschlüssen.

Für einen Lastabtrag erfolgt durch die Last eine Schlussverdichtung von 5%. Im Fall einer nicht-lastabtragen Hohlraumdämmung erfolgt keine Schlussverdichtung.

Nach dem Vorverdichten durch dei Schwinger erfolgt nach dem Lastauftrag durch Nassestrich/Trockenestrich und nach der gewöhnlichen Last durch Raumeinrichtung und Benutzung eine Schlussverdichtung von 5%.
Die 5% Schlussverdichtung muss vorher im Nullriss eingeplant werden.

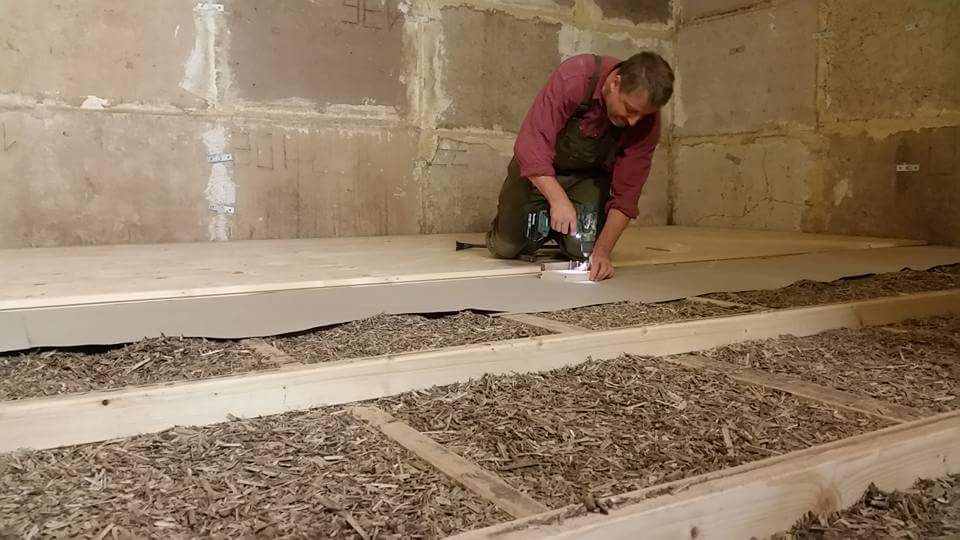

Nivellierleisten und Lagerhölzer verschwinden in der LLS 200

Wenn Nivellierleisten unter Verlegeplatten oder unter Dielung im Dämmraum belassen werden, muss der Zwischenraum verdichtet und eben abgezogen werden: Nicht unterständig, da die Lastabtragung über der gesamten Fläche erfolgt. Die Nivellierleisten haben keine lastabtragende Funktion.

Der Einbau erfolgt lagenweise, jede Lage zwischen 4 - 7 cm Höhe. Für eine Bauhöhe von 14 cm also 2 Lagen mit je 7 cm Höhe, für eine Bauhöhe von 21 also 3 Lagen mit je 7 cm Höhe.

Das Optimum zwischen Kosten und Effekt der Schall-Dämmung liegt bei 14 cm Bauhöhe.

Für geringe Bauhöhen bis 3 cm benutzen Sie bitte die HL-Ausgleichsmasse

Nivellierung mit 5% Überhöhung - "Stoßdämpferspannung"

Der Lastabtrag erfolgt (genau wie beim Stoßdämpfer im Auto) unter Spannung. Sobald auf den Fußboden Last gegeben wird, staucht sich die LLS um 5% auf die "Stoßdämpfer-Spannung".

Bauphysikalische Eigenschaften
Bauaufsichtliche Zulassung EAD-ETZ-11/0127
Temperaturleitwert α = 0,153 mm²/s
Wärmeleitfähigkeit (statisch) λ = 0,065 W/mK
Wärmeverlustwert (dynamisch) 1/b = 0,006 m²K/W√s
Wärmeleitfähigkeit-Bemessungswert (KfW etc.) 0,071 W/mK
Trittschallminderung bei 140 mm (+50 mm Estrich) 30 dB
Trittschallminderung bei 100 mm (+Trockenestrich) 25 dB
dynamische Steifigkeit (40 mm) 53 MN/m³
dynamische Steifigkeit (60 mm) 38 MN/m³
dynamische Steifigkeit (100 mm) 27 MN/m³
Brandschutzklasse E (entspricht der alten B2)
spezifischer Strömungswiderstand 391 Pa s/m
längenbezogener Strömungswiderstand 3,8 kPa s/m²
Normalstauchung für Lastabtrag 5 %
Druckbeanspruchung, (5% Normalstauchung) 3 kPa
Druckspannung bei 5% über Normalstauchung 25 kPa
Wasserdampfdiffusionswiderstand nach EN 12086 µ = 2 - 3
Wasseraufnahme nach EN 1609 /A Wp = 21 kg/m² (bei 10 cm)
Dichte (trocken) 220 - 250 kg/m³
Volldeklaration Hanfspäne, Hanffasern, Lehmpulver

Dämmung des Trittschalls und des Luftschalldrucks

Die LLS 200 besteht aus Hanfspänen, die mit Lehm ummantelt wurden. Die Hanfspäne selbst absorbieren schon ohne die Lehmanteile den Luftschalldruck. Der Lehm verklebt diese Hanfspäne. In der Kombination von Hanf und Lehm "verzehrt" die LLS 200 den Luftschall sogar in tieferen Frequenzen.

Die Minderung des Trittschalls wird nicht durch die Materialfüllung, sondern einzig durch das Maß der Entkopplung bestimmt. Trittschalldämmende Systeme müssen immer schwimmend verbaut werden, das heißt, dass die LLS 200 verdichtet und danach der Fußbodenaufbau auf die Schüttung ohne Verbindung mit dem Unterbau errichtet wird.

Die Lieferung der LLS 200 erfolgt in 100 Ltr. Säcken.

Wir empfehlen bei der Verwendung von kammergetrockneten Holzfußböden nach dem Einbau 2 Tage Abtrocknungszeit, um bei Jahreszeit bedingter Materialfeuchte die LLS 200 zu akklimatisieren.

Nass-Estrich:

Trittschallminderung für 140 mm LLS 200 unter 50 mm Zementestrich: 30 dB

Trocken-Estrich:

 LLS 200 in mmdynam. Steifigkeit in MN/m³ΔLw
15 kg/m² 40 / 60 / 100 53 / 38 / 27 16 dB / 17 dB / 18 dB
40 kg/m² 40 / 60 / 100 53 / 38 / 27 18 dB / 20 dB / 23 dB
60 kg/m² 40 / 60 / 100 53 / 38 / 27 20 dB / 23 dB / 25 dB

Schüttdichte und Nenndichte

Ein Sack enthält 100 Ltr. - Nennvolumen für unbelastete Dämmung. Schüttet man ihn aus, kann man ein lockeres Schüttvolumen von 150 Ltr. erreichen. Dieses ist aber eine Täuschung. Durch das Einebnen (Harke oder Rechen) setzt sich das Material auf sein Setzungsvolumen gemäß Lieferformat (Dämmvolumen nicht Last abtragend).

Bauhöhe

Eine Last abtragende Dämmung LLS 200 ist 5% zu überhöhen.

Das Optimum zwischen Kosten und Schall-Dämmungs-Effekt liegt bei 14 cm Bauhöhe. Mit 5% ~ 0,7cm Überhöhung sind also 14,7 cm Einbauhöhe nach den Schwingern erforderlich.

Für geringe Bauhöhen bis 3 cm benutzen Sie bitte die HL-Ausgleichsmasse.

Glätten und Verdichten

Durch leichtes Stampfen mit den LLS-Schwingern wird die Schüttung gerüttelt, wodurch Hohlräume zwischen den Hanfspänen entweichen. Das Verdichten und Glätten mit den Schwingern erfolgt ohne Kraft.
Den Rändern ist besondere Sorgfalt zu widmen.
Es dürfen keine Hohlräume unter oder in der Schallschüttung zurückbleiben.
Parallel zum Wegrütteln der Hohlräume egalisiert sich die Oberfläche.

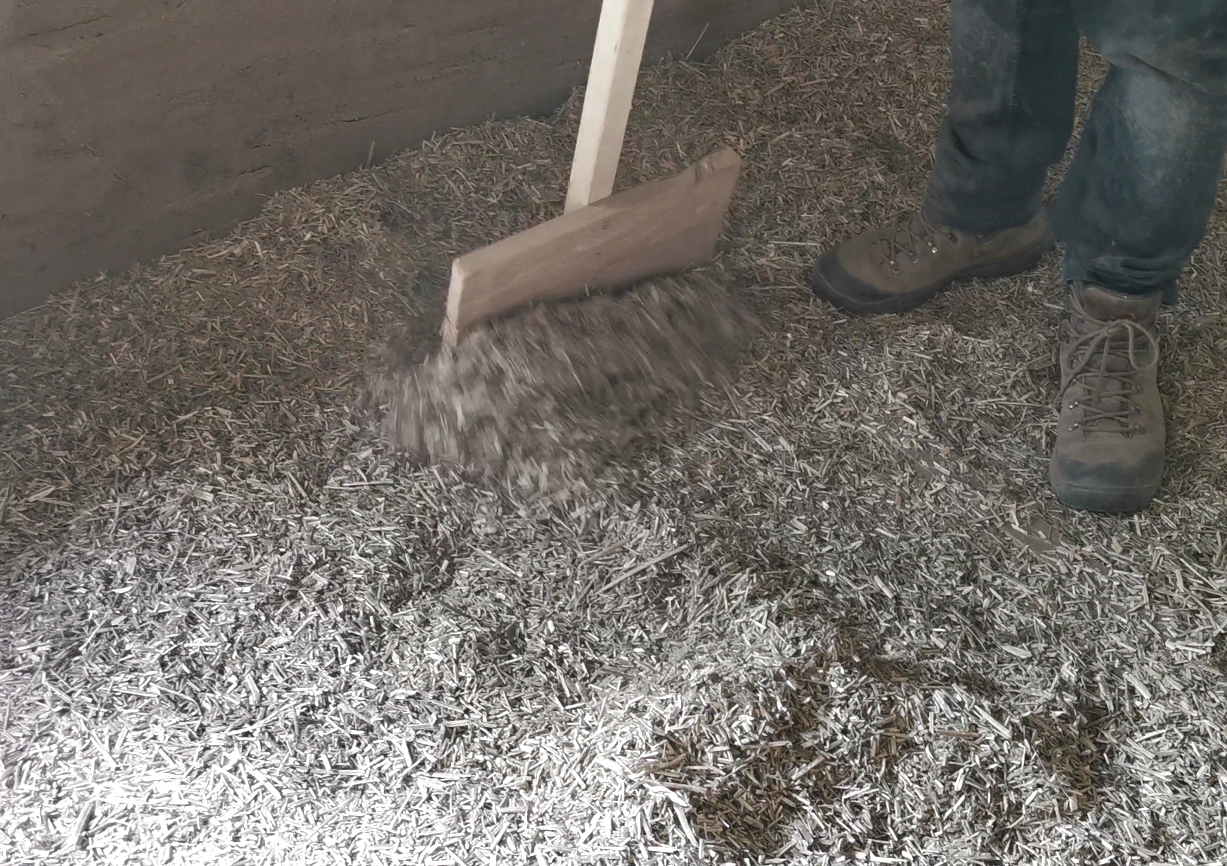

Holzstampfer "LLS-Schwinger"

Es werden immer 2 Schwinger benötigt: Schwinger 1" und "Schwinger 2"
Schwinger "1" für die Fläche; Schwinger "2" für die Ränder und Ecken.
An den Randbereichen verstecken sich die meisten Hohlräume unter der Schüttung. Daher muss der Rand besonders sorgfältig bearbeitet werden.

Sockelleisten

Sockelleisten oder Wand-Anschluss-Fliesen sind erst später zu verlegen oder zu montieren, da sich, wie bereits erwähnt, die Last-bedingte Setzung um 5% erst einstellen muss.
Siehe hierzu: "Stoßdämpfer-Spannung"

Vollmaterial

Hanfspäne mit einer Ummantelung aus sehr fettem Lehm. Dabei handelt es sich um ein Vollmaterial, das sich unter Druck nicht zerreiben, zerdrücken oder leicht zerstören lässt. Damit ist ein nachträglicher Volumenverlust durch Zerreiben, was ein Absacken des Fußbodens zur Folge hätte, ausgeschlossen.

Längliche Form

Die Schallschüttung wird werksseitig auf eine längliche Korngröße eingestellt, die wenig oder keine Tendenz zum Wegrollen hat. Damit ist ein Verrutschen des Materials in Laufwegen ausgeschlossen.

Klebeffekt der Lehmummantelung

Die lehmummantelten Hanfspäne verzahnen sich durch ihre längliche Form und den Klebeffekt der Lehmummantelung (aus der Einbau-Feuchtigkeit und späteren Trocknung) derart miteinander, dass sich unter dem Druck des Fußbodenaufbaus ein stabiles, fugenloses Dämmvolumen bildet.

Fußbodenaufbau

Die LLS 200 wird mit 5 % Überhöhung zur Nennhöhe verdichtet eingebracht. Mit der Montage eines Trockenestrichs oder dem Einbringen des erdfeuchten oder Nass-Estrichs reduziert sich die Dämmhöhe das erste Mal, nach Belastung und Nutzung des Raumes das zweite Mal um insgesamt 5%. Folgearbeiten müssen die 5%-Stauchung des gesamten Fußbodenaufbaus durch Belastung und Nutzung beachten. Insbesondere wird sich die Anschlussfuge zu den Sockelleisten durch die 5%-Stauchung vergrößern.

sonstige Hinweise

Tragen Sie bitte beim Einbringen der Schallschüttung LLS 200 eine Staubmaske.
Hanf hat Bitterstoffe, die Bakterien, Pilze, Parasiten und andere Feinde fern halten sollen.
Darum: Bitte eine Staubmaske tragen. Wir empfehlen eine Grobstaubmaske aus Hanf.
Das Dämm-Material muss trocken eingebracht werden. Sobald nasse Klumpen verbaut werden oder Nässe eingebracht wird, können sich Staubläuse bilden, die nach einigen Monaten eine Massenflucht auslösen.

Trittschalldämmung Stampfer1 für die Hanf-Lehm- Schallschüttung LLS200 Trittschalldämmung Installationsleitungen in der Hanf-Lehm- Schallschüttung LLS200 Trittschalldämmung Hanf-Lehm- Schallschüttung Trittschalldämmung Hanf-Lehm-Schallschüttung Trittschalldämmung Nivilierlatten mit der Wasserwaage einlegen

Stampfer2 für die Hanf-Lehm- Schallschüttung LLS200 Stampfer 1 und 2 für die Hanf-Lehm- Schallschüttung LLS200
